Лазерное сканирование зданий и сооружений позволяет получить точную цифровую модель объекта с привязкой к географической системе координат.

Лазерное сканирование

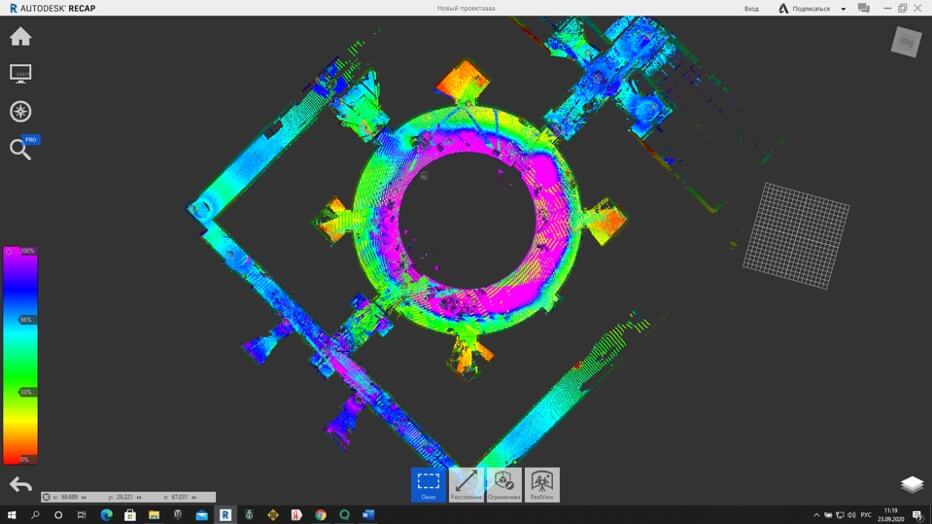

Для работы используется лазерный сканер, который формирует «облако точек» с минимальной погрешностью, на основе которых формируется файл для САПР и BIM-проектирования.

Благодаря этой технологии можно выполнять также обмерные работы, проверяя правильность возведения зданий и оценивая возможные деформации в процессе эксплуатации.

Особенности лазерного сканирования

Наземное лазерное сканирование осуществляется с помощью специального оборудования. Устройство вращается вокруг своей оси и отправляет лазерный луч со скоростью 1 млн раз в минуту. После этого световой импульс воспринимается приемником и на основе его характеристик вычисляются координаты точки, от которой он отразился. Такой способ моделирования отличается очень высокой скоростью и точностью, не требует установки на здании отражателей, маркеров и прочих приспособлений. Обработка производится в полностью автоматическом режиме. 3D-сканирование осуществляется под управлением специального ПО, которое автоматически формирует модель на основе «облака точек». При этом фиксируются малейшие изменения формы и положения объекта. В дальнейшем результаты загружаются в программы автоматического проектирования, в том числе по беспроводному протоколу WiFi. Сканер может быть оснащен модулем спутникового позиционирования. В этом случае «облако точек» и трехмерная модель привязывается к координатам и позволяет определить точное положение объекта на местности. При необходимости проводить лазерное сканирование больших зданий и сооружений (зданий большой длины) оборудование переставляется с места на место. При этом управляющая программа автоматически синхронизирует собранные «облака точек», давая на выходе цельную модель. Описываемая технология позволяет:
  • Выполнить обмер здания с минимальной погрешностью и в кратчайшие сроки;
  • Произвести обмер и создание модели дистанционно без монтажа дополнительного геодезического оборудования;
  • Сформировать трехмерную модель с минимальными затратами времени;
  • Получить 3D-модель с максимальными подробностями. Сканер захватывает даже трещины, неровности, деформации и т. п.
Лазерное сканирование ООО МиНи

Преимущества технологии

Лазерное сканирование фасадов зданий, промышленных и строительных конструкций дает плюсы:
  • Оперативность – сбор данных для формирования трехмерной модели занимает от 10 минут до 1-2 часов в зависимости от сложности задания и объема работы;
  • Универсальность – сканер может собирать данные об объектах любых размеров и конфигураций, в том числе размещенных в труднодоступных местах, на большой высоте, в опасной местности;
  • Минимальные трудозатраты – для проведения сканирования нужен сам сканер и один-два человека для его обслуживания. Благодаря этому снижается стоимость операций;
  • Высокая детализация – сканер собирает очень плотное «облако точек», на основе которых формируется точная модель объекта, пригодная к дальнейшей обработке и BIM-проектированию;
  • Автоматизация процесса – сканер управляется запущенной на нем программой, благодаря чему уменьшается количество ручных операций и ошибок, вызванных человеческим фактором. Устройство автоматически выполняет «сшивку» сканов во избежание неправильного моделирования;
  • Высокая точность – программа на сканере автоматически проверяет целостность данных и исключает наличие не отсканированных программ, а также ошибок, вызванных проездом машин, проходом пешеходов, пролетом птиц и прочими факторами;
  • Возможность работы в сложных условиях – использование лазера для сканирования дает возможность проводить работы в условиях плохой видимости, в том числе в полной темноте.

Дополнительное преимущество лазерного сканирования зданий и сооружений – цена. Стоимость этой услуги в специализированных компаниях меньше, чем услуги на геодезические изыскания с помощью традиционного измерительного оборудования.

Лазерное сканирование ООО МиНи

Сферы применения

Лазерное 3D-сканирование может использоваться в таких случаях:
  • Для сбора первоначальных данных о здании или сооружении, которые затем служат основой для создания проекта;
  • Проектирование работ по отделке и утеплению фасадов, установке навесных панелей;
  • Сбор и сохранение информации об объектах, которые несут культурную ценность;
  • Проектирование и отслеживание деформаций инженерных сетей и транспортных магистралей;
  • Реставрация исторических зданий;
  • Мониторинг деформаций различных конструкций, прогнозирование поведения объектов в процессе эксплуатации.

Где заказать лазерное сканирование

Услуги по лазерному сканированию в СПб и Ленинградской области предоставляет наша компания. Стоимость рассчитывается индивидуально для каждого проекта в зависимости от объема выполняемых работ, расположения объекта и прочих факторов. Схема выполнения работ:
  1. Изучение объекта, составление технического задания и расчет стоимости.
  2. Детальное обследование объекта, согласование даты и времени выполнения операций по сбору первичной информации.
  3. Заключение договора на проведение работ по трехмерному лазерному сканированию.
  4. Выполнение сканирования, обработка собранных данных, формирование модели и передача файлов заказчику.
  5. Проверка качества выполнения работ, составление акта разногласий и их устранение.
  6. Подписание акта выполненных работ.
Примерные цены обмерных работ:
Опция Для БТИ Проектировщику Дизайнеру
На следующий день За 3 дня За 4 дня, полный комплект
Выдача результата работ в формате dwg/pdf + + +
Обмер сечения на требуемом уровне + + +
Разрезы + +
Высотные отметки + +
Составление экспликации помещений + +
Развертки стен +
Обмер дополнительного сечения на требуемом уровне +
Отклонения от вертикали/горизонтали +
Цены за 1 м2 от 10 5 руб/м2 от 20 10 руб/м2 от 30 15 руб/м2
Документация выдается в электронном и бумажном виде и полностью соответствует действующим стандартам проектирования и моделирования. Обратите внимание, что качество лазерного сканирования зданий и сооружений зависит от квалификации специалистов, оказывающих услугу. Поэтому не рекомендуется экономить и пользоваться услугами непрофессионалов, которые арендуют оборудование и не могут обеспечить достоверный сбор данных без «белых пятен».
